déclanchement W575H

Bonjour à tous,
Je viens d’acquérir une machine à laver Electrolux W575H d’occasion et je souhaiterais la raccorder à ma centrale de paiement.
Je cherche à savoir comment effectuer ce branchement.
Sur le connecteur situé à l’arrière de la machine, il y a de nombreux points de connexion : lequel dois-je utiliser ?
Faut-il un contact sec ou bien appliquer une tension de 12 V ?

Merci pour votre aide.

olivierdelabas

Moderateur

Lieu : NICE

Inscription : 17-07-2006

Messages : 7 174

Re : déclanchement W575H

Si déjà tu nous donnes la marque de la centrale c'est bien !

Waschcenter

Membre

Inscription : 19-04-2025

Messages : 11

Site Web

Re : déclanchement W575H

Bonjour, quel type de cartes d'E/S se trouvent à l'arrière ? Sous le cache du connecteur d'alimentation.
Une ou deux ?
Cordialement, Klaus

---

Bonjour, j'ai des laveries à Hambourg avec des machines Electrolux.
J'ai travaillé chez Electrolux pendant quelques années et je connais donc les machines.

nkobra

Membre

Inscription : 25-06-2009

Messages : 152

Re : déclanchement W575H

Olivier,
La marque de la centrale est SBCC.
Elle capable de créer contact sec, contact 12 v et 24 volts

olivierdelabas

Moderateur

Lieu : NICE

Inscription : 17-07-2006

Messages : 7 174

Re : déclanchement W575H

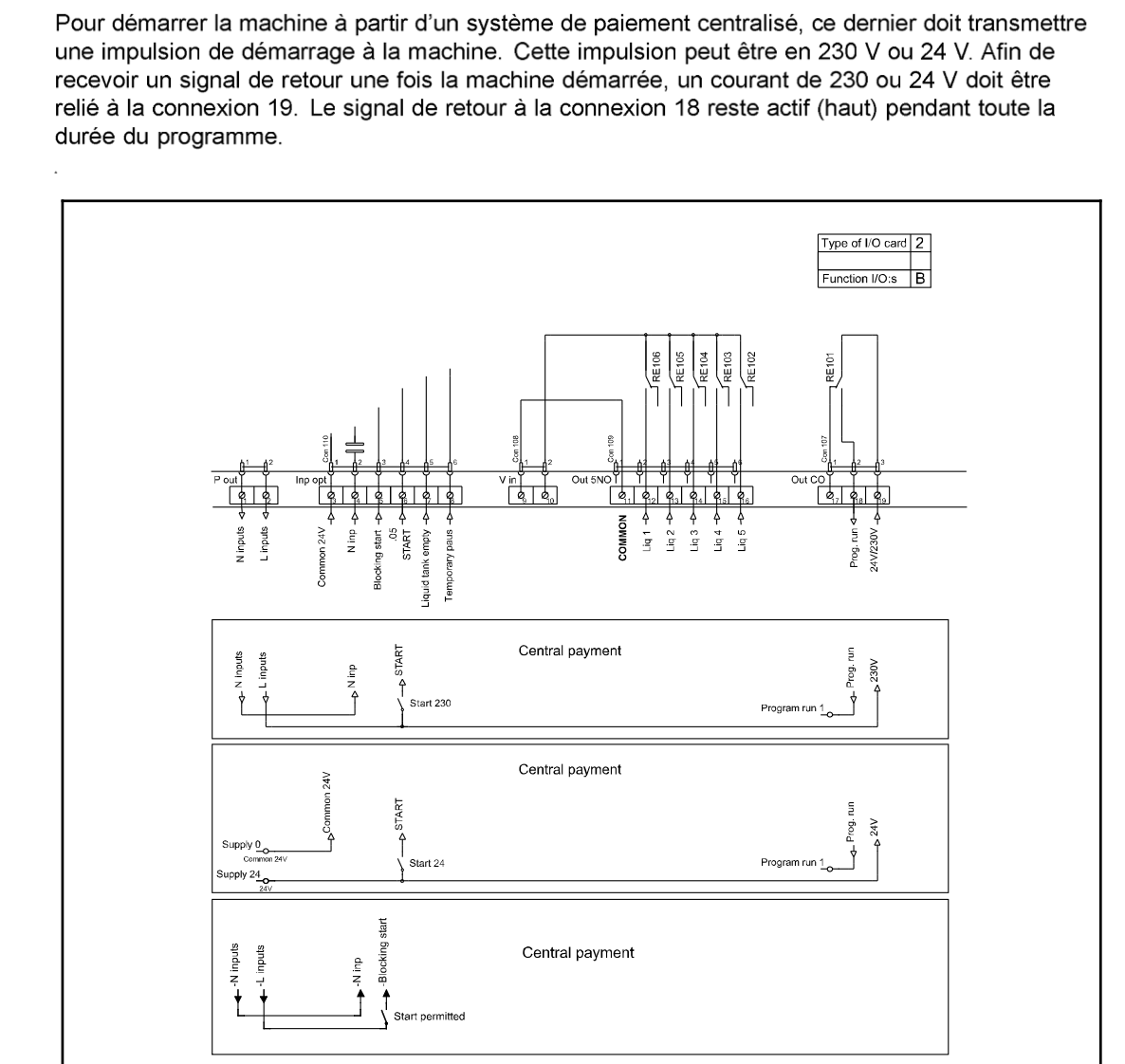

Voici le câblage, donc en 24 volts dans ton cas, si tu sais pas, passe un coup de fil à SBCC pour qu'il t'indique la position des fils dans la centrale

nkobra

Membre

Inscription : 25-06-2009

Messages : 152

Re : déclanchement W575H

Merci Olivier, une fois de plus tu m’as sauvé de la noyade.
En effet, en appliquant 24 volts entre le point « masse commune 24V » et le point « Start », la machine démarre.
J’avais voulu essayer avec du 230 volts, mais c’est un peu dangereux…

Je t’embête encore une fois : cette machine Electrolux W575H est équipée d’une résistance de chauffe. Saurais-tu comment on peut désactiver cette résistance ?

Merci encore pour ton aide
